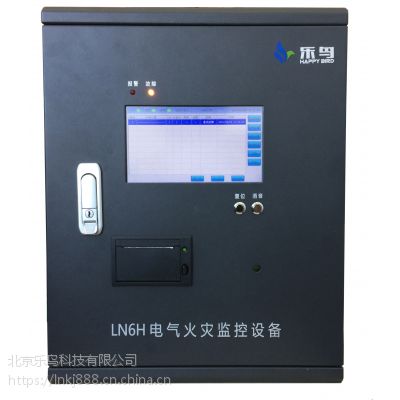

LN6H 电气火灾监控器主机

介绍
LN6H电气火灾监控设备是根据标准GB14287.1-2014 、GB13955-2014和电工标准IEC62020、IEC60755，研究开发的专门用于低压配电系统的电气火灾监控设备。该设备基于大中小型电气火灾监控系统而设计，壁挂式易于安装。EMWin操作系统平台，可靠，全中文触摸式人机交互界面，易于操控。通过的CAN或者二总线 现场总线，基于可靠的工业标准协议与电气火灾监控探测器连接，组成电气火灾监控系统。

特点

● 32位平台 ARM 芯片，处理迅速，运行稳定。
● 的固态存储16G，提供更加可靠的数据存储。
● 使用高清晰度的 LED灯，使得故障、报警更加明亮可见。
● 6回路通信， 660个探测器或者故障电弧探测器。
● 彩色界面 7 寸800 * 600 的TFT屏幕，使用触摸屏。
● 自带网口使得云数据通讯更加快捷简便。
● 配备高速针式打印机打。
● 提供一路 RS485对接消防控制室图形显示装置。
● 使用 EMWin系统 + 云数据软件平台。


功能

● 实时采集每个探测器的报警数据、实时数据、故障数据。
● 自动检测设备本身部件是否有损坏现象。
● 历史数据存储和查询、对报警和事件信息查询
● 多用户管理，可设置管理权限和操作员权限。
● 数据自动同步云服务器。
● 可设置每个探测器的剩余电流、温度报警、延时报警值。

技术规格

● 执行标准：GB 14287.1-2014
● 主电源输入范围：AC:85~265V  DC:80-300V。
● 备用电源：主电源欠压或者停电时启用，工作时间 > 8h。
● 整机功耗：< 5W（待机 <3W）
● 输入频率：频率45-65Hz。
● 过载能力：电压、电流1.2倍/连续，电流10倍/1秒。
● 通信端口：can或者二总线通信，通信速率20kb 。
● 工频耐压：AC2kV/Min – 1mA 输入-输出-电源。
● 绝缘电阻：>500MW
● 冲击电压：5kV（峰值），1.2/50uS
● 工作环境：-10 ~ 55℃，5 ~ 95%无凝露
● 存储环境：-40 ~ 85℃，5 ~ 95%无凝露

尺寸

●安装方式：壁挂安装
●外观尺寸： 340 mm×430 mm×125 mm

应用
● 使用连接线缆为NH - RVS 2* 1.0 mm2 。
● 通信线缆可采用屏蔽型规格NH - RVS 2* 1.0 mm2，输入、通信和电源线缆应分开布线使用环境应注意是否存在腐蚀性气体。
● 线敷管道应使用镀锌铜管（刷防火漆），有消防线槽的地方可以使用消防线槽敷设通讯线，通讯线应该手拉手敷设，小于1000m每根，探测器数量少于 110 个/组。
● 产品安装，拆装和配线作业以及维护检查时务必断开电源连接线，注意触电和损害设备，使用膨胀螺丝安装。
● 维护定时检查内部如果有粉尘应该及时清理，经常自检一下是否有部件损坏及时更换。
● 电气火灾监控设备一般安装于消防中控室或者安装于有人值守的值班室。
