| 品牌：乐鸟 | 型号：LN6C | 规格：台 |

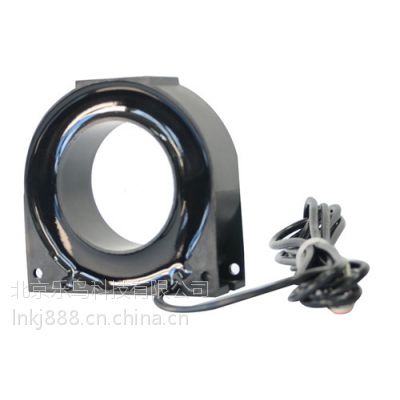

LN6C圆形剩余电流传感器介绍
LN6C 圆形剩余电流传感器对接 LN6M或者LN6D复合式电气火灾监控探测器给它们公共剩余电流信号，属于前端的数据采集传感器，属于闭口圆形。
特点
● 使用高阻燃材料（轻盈方便） ● 使用超微晶忒心材料
● 使用环氧树脂进行浇注（固定、散热、抗震） ● 带屏蔽接线（更好的信号提供能力）
功能
● 功能：提供剩余电流信号
技术规格
● 额定输入：50mA-20A ● 输出电流：0.025-10mA
● 精度：0.2%（GB14287.2-2014国标等） ● 线性度：0.1%
● 隔离电压：3000Vac
尺寸
● 穿线方式：A B C N ● 安装方式：螺丝钉固定
LN6C-32 | LN6C-63 | LN6C-160 | LN6C-250 | ||
|
|
|
| ||
LN6C-400 | LN6C-630 | LN6C-1000 |
| ||
| |||||
| |||||
| |||||
|
|
|
|
|
应用
● LN6C 是电气火灾监控系统的前端的数据采集传感器。
● ABCN 四根线需要同时穿过 LN6C，LN6C出来的连根引线链接到 LN6M/D。
● ABCN需要同一个方向穿过 LN6C的过孔（否则会产生剩余电流的叠加）。
● 安装时需要添加屏蔽线、否则信号会受到干扰。
选型
型号 |
参数说明 | |
LN6C-32 | 圆形ф26， 外形尺寸51 mm×18 mm×45.6mm |
LN6C-63 | 圆形ф45， 外形尺寸75mm×25.2 mm×75.5mm |
LN6C-160 | 圆形ф60， 外形尺寸96 mm×25 mm×100mm |
LN6C-250 | 圆形ф80， 外形尺寸120mm×25 mm×126mm |
LN6C-400 | 圆形ф100， 外形尺寸140mm×25 mm×146mm |
LN6C-630 | 圆形ф150， 外形尺寸200mm×20 mm×205mm |
LN6C-1000 | 圆形ф200， 外形尺寸240mm×40 mm×247mm |
